Як знайти електропроводку в стіні: 5 методів від безкоштовних до точних

Свердлити стіну без перевірки — це лотерея. Один невдалий отвір може пошкодити кабель під напругою, вибити пробки або, в найгіршому випадку, вдарити струмом. Це реальна небезпека, а не перестраховка. У цій статті — п’ять робочих методів пошуку прихованої електропроводки: від безкоштовного логічного аналізу до точного сканування приладом. Кожен метод з конкретними кроками, без зайвої теорії.

Де зазвичай проходить електропроводка — стандарти в Україні

Перш ніж шукати прилади, варто зрозуміти логіку прокладання. Електрики не тягнуть дроти по діагоналі чи довільними маршрутами. Є чіткі правила.

Правила прокладання за ПУЕ та ДБН В.2.5-23

Згідно з Правилами улаштування електроустановок (ПУЕ) і ДБН В.2.5-23, прихована проводка в жилих будинках прокладається:

• Горизонтально — на висоті 20–30 см від стелі або 20–30 см від підлоги
• Вертикально — строго вертикально вниз або вгору від розетки, вимикача або розподільчої коробки
• Кути — під прямим кутом 90°, без косих ліній

Це правило діє для більшості будинків, збудованих за радянськими та пострадянськими нормами. У новобудовах теж дотримуються цього підходу, хоча трапляються відхилення.

Відступи від кутів і дверей: мінімум 10 см від дверних та віконних прорізів.

Типові схеми в панельних будинках і новобудовах

У панельних будинках серій 1-464 і 1-480 (класичні “хрущовки”) проводка часто замурована прямо в бетонних панелях. Знайти її без приладу практично неможливо. У цегляних будинках — штроби в штукатурці, тут логічний аналіз спрацьовує краще.

У новобудовах кабелі типу ВВГнг-LS або NYM прокладають у гофрованих трубах. Схеми зазвичай є у виконавчій документації від забудовника — якщо вона збереглась, це найпростіший варіант.

Метод 1 — Логічне визначення за схемою та розетками (безкоштовно)

Це нульовий крок перед будь-яким скануванням. Не потребує жодних витрат.

Покрокова інструкція

1. Знайдіть усі розетки, вимикачі та розподільчі коробки на стіні, яку плануєте свердлити
2. Подумки проведіть вертикальні лінії вгору і вниз від кожного приладу — там точно є дріт
3. Проведіть горизонтальні лінії на рівні 20–30 см від стелі між усіма приладами
4. Відмітьте ці «заборонені зони» олівцем або малярським скотчем

Цей метод дає змогу уникнути 60–70% ризикових місць без жодних приладів.

Якщо ви плануєте не просто повісити картину, а робити капітальний ремонт зі свердлінням і монтажем, ознайомтеся також зі статтею як зробити перепланування квартири — там є важливі моменти щодо узгодження змін у несучих і ненесучих стінах.

Обмеження методу

Метод не працює, якщо: проводка прокладена нестандартно (це трапляється при самостійному ремонті без проекту), стіна перероблялась кілька разів, або будинок зведений до 1970-х років.

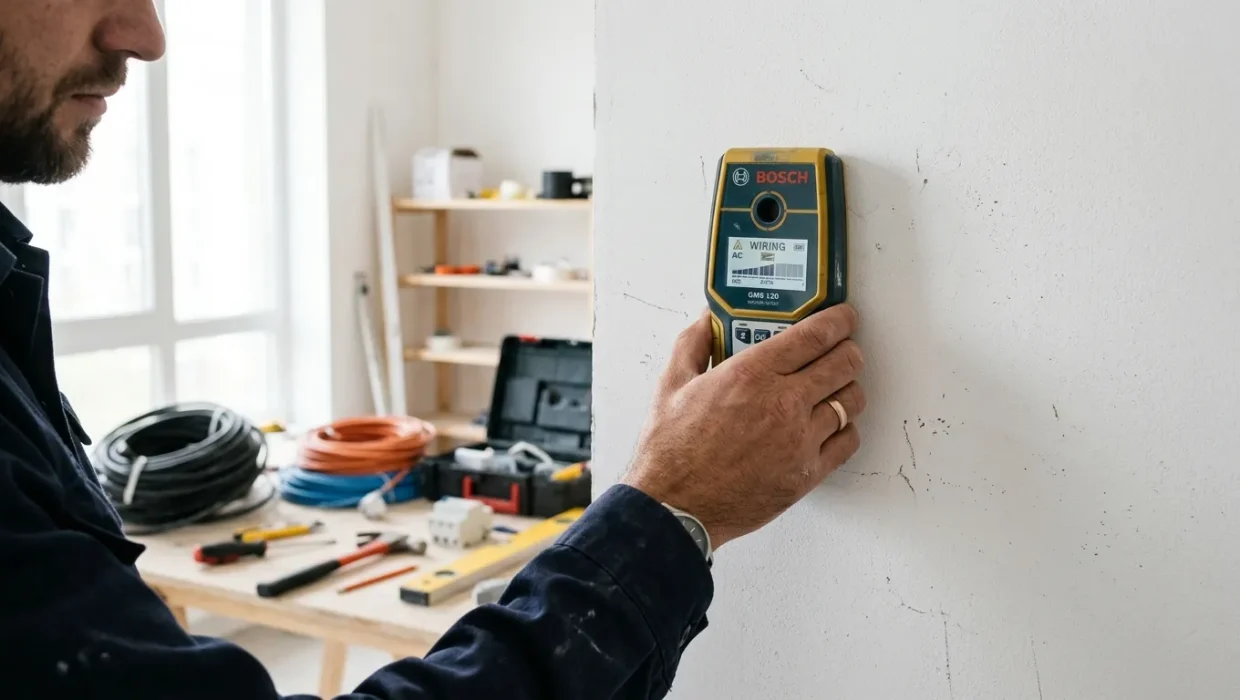

Метод 2 — Детектор прихованої проводки (основний метод)

Це найнадійніший спосіб для домашнього майстра. Детектор коштує від 300 до 2000 грн — одноразова покупка, яка окупається з першого ремонту.

Як працює прилад

Детектор реагує на електромагнітне поле, яке створює дріт під напругою. Є два типи:

• NCV (Non-Contact Voltage) — реагує лише на дроти під напругою. Якщо живлення вимкнено, не знайде нічого.
• Індукційний / комбінований — шукає і металеві предмети (арматуру, труби), і дроти. Надійніший.

Більшість бюджетних детекторів мають 2–3 режими: метал, дерево, напруга.

Покрокова інструкція використання

1. Увімкніть живлення в щитку — кабель має бути під напругою
2. Тримайте детектор перпендикулярно до стіни, щільно притискаючи
3. Рухайтеся повільно — 2–3 см на секунду — горизонтально по стіні
4. Коли прилад пищить або світиться — позначте точку олівцем
5. Пройдіть ту саму лінію ще раз для підтвердження
6. З’єднайте позначені точки — це і є маршрут кабелю

Важливо: на стінах з арматурою (залізобетон) прилад може давати хибні сигнали. Перевіряйте двічі.

Порівняльна таблиця популярних детекторів

Модель	Ціна (орієнтовно)	Тип	Точність	Підходить для
Zircon StudSensor e50	900–1200 грн	Комбінований	Висока	Гіпсокартон, дерево
Bosch DMF 10 Zoom	1500–2000 грн	Комбінований	Дуже висока	Бетон, цегла, гіпсокартон
Stanley STHT77403	600–900 грн	Базовий	Середня	Легкі перегородки
BSide MS6906	300–500 грн	NCV + метал	Середня	Побутове використання

Метод 3 — Смартфон і безкоштовні додатки (бюджетний варіант)

Деякі Android-смартфони мають вбудований магнітометр. Програми типу Metal Detector або Magnetic Field Detector використовують цей датчик для виявлення металевих об’єктів і полів.

Які додатки реально працюють

• Metal Detector (Smart Tools) — Android, безкоштовно
• Magnetic Field Detector — Android, безкоштовно
• EMF Detector & Gauss Meter — Android, безкоштовно

На iPhone магнітометр обмежений Apple — додатки для пошуку металів і дротів там значно менш ефективні.

Точність і обмеження

Смартфон — це останній варіант, коли немає нічого іншого. Точність низька. Сильні сигнали (великий кабель під навантаженням) він вловить. Але тонкий дріт у глибокій штробі — ні. Використовуйте цей метод лише для попередньої орієнтації, не як основний.

Метод 4 — Радіоприймач або мультиметр

Радіоприймач

Старий аналоговий радіоприймач може слугувати індикатором електромагнітного поля. Налаштуйте його на AM-діапазон між станціями (статичний шум). Підносьте до стіни — якщо дріт під напругою близько, шум посилиться або з’явиться характерне гудіння на частоті 50 Гц.

Метод ненадійний, але у виняткових ситуаціях (немає нічого іншого) спрацьовує.

Мультиметр у режимі NCV

Деякі цифрові мультиметри (наприклад, UNI-T UT33D+ або DT-830) мають режим безконтактного визначення напруги. Принцип той самий, що у звичайного NCV-детектора. Ефективний на близькій відстані — до 1–2 см від стіни.

Метод 5 — Тепловізор (для складних випадків)

Тепловізор фіксує теплове випромінювання. Дріт під навантаженням (особливо з поганим контактом або перевантаженням) нагрівається і видає себе на тепловізійній картині.

Коли використовувати

• У старих будинках зі складною або невідомою схемою
• При підозрі на прихований обрив або поганий контакт
• При капітальному ремонті, де потрібна повна карта мережі

Де взяти або орендувати

Купувати тепловізор для разового використання недоцільно — ціна від 8 000 грн. Орієнтуйтесь на оренду через сервіси інструменту або виклик електрика з обладнанням. Вартість виклику — 500–1500 грн залежно від регіону.

Порівняльна таблиця всіх методів

Метод	Точність	Вартість	Тип стін	Складність
Логічний аналіз	Низька	Безкоштовно	Будь-які	Дуже проста
Детектор проводки	Висока	300–2000 грн	Будь-які	Проста
Смартфон + додаток	Дуже низька	Безкоштовно	Тонкі перегородки	Проста
Радіоприймач / мультиметр	Низька	Є вдома	Будь-які	Середня
Тепловізор	Дуже висока	Оренда/виклик	Будь-які	Складна

Що робити після виявлення проводки — правила безпеки

Знайти проводку — це половина справи. Далі важливо правильно діяти.

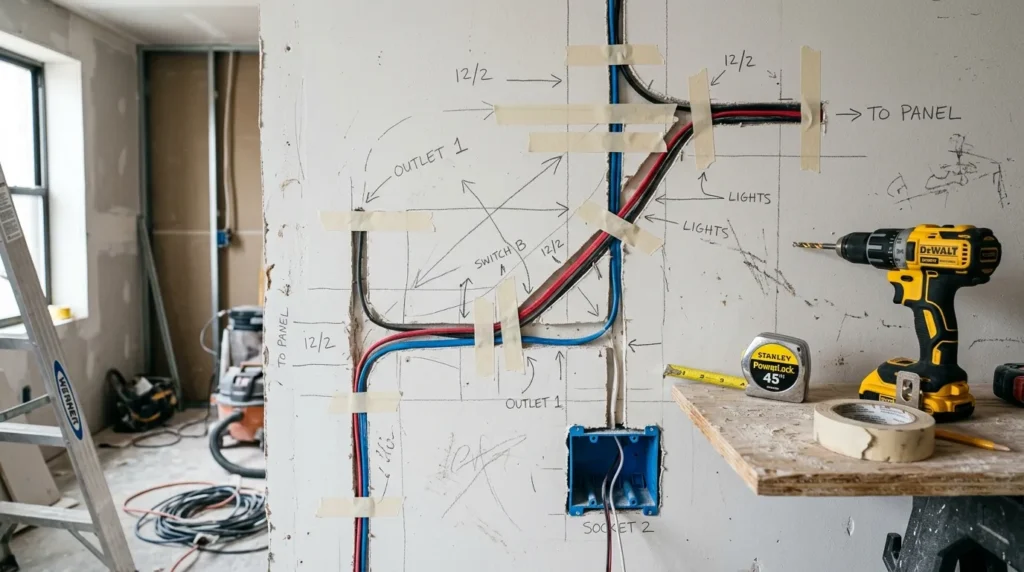

Як відмітити місце

Використовуйте малярський скотч і маркер. Нанесіть лінії на стіну, позначаючи «заборонені зони» шириною мінімум 5 см по обидва боки від знайденого кабелю. Сфотографуйте позначення — буде орієнтир після нанесення шпаклівки чи фарби.

До речі, якщо після ремонту плануєте вирівняти стіни шпаклівкою, ці фото стануть у пригоді: схема прокладання збережеться навіть після оздоблення.

Безпечна відстань при свердлінні

Свердліть не ближче ніж 5 см від позначеної лінії кабелю. Перед свердлінням вимкніть живлення в тій групі — навіть якщо впевнені в точності визначення.

При пошкодженні кабелю: негайно вимкніть автомат у щитку, не торкайтесь місця свердління. Виклик електрика — обов’язковий. Замінити розетку самостійно після ремонту нескладно, але пошкоджений кабель у стіні — це вже серйозніша робота.

Типові помилки при пошуку проводки

1. Свердлити без перевірки взагалі. Найпоширеніша помилка. “Тут точно нічого немає” — фраза, після якої найчастіше й трапляються аварії.

2. Довіряти тільки одному методу. Логічний аналіз і детектор разом дають точність понад 90%. Кожен окремо — значно менше.

3. Не вмикати живлення перед скануванням NCV-детектором. Без напруги в кабелі — жодного сигналу. Прилад “не бачить” знеструмлений дріт.

4. Ігнорувати арматуру. У залізобетонних стінах детектор реагує на арматуру так само, як на дроти. Потрібен режим розмежування або комбінований прилад із функцією Metal Discrimination.

5. Не фотографувати схему. Після штукатурення або поклейки шпалер під фарбу маршрути зникають. Без фото доведеться шукати заново.

6. Свердлити занадто близько до позначки. Кабель може відхилятись на 2–3 см від виміряного сигналу. П’ять сантиметрів відступу — мінімальна безпечна відстань.

Чек-лист: 7 кроків перед тим, як свердлити стіну

Збережіть або роздрукуйте — і перевіряйте кожного разу.

• [ ] Крок 1. Знайти і відмітити всі розетки, вимикачі та коробки на стіні
• [ ] Крок 2. Провести логічні вертикальні та горизонтальні лінії від кожного приладу
• [ ] Крок 3. Увімкнути живлення в щитку
• [ ] Крок 4. Пройтися детектором по цілій площині стіни
• [ ] Крок 5. Відмітити всі сигнали, пройти повторно для підтвердження
• [ ] Крок 6. Сфотографувати схему знайдених кабелів
• [ ] Крок 7. Вимкнути групу в щитку — і тільки тоді свердлити, з відступом 5+ см

Висновок

Пошук електропроводки в стіні — це не складна процедура. Це 10–15 хвилин роботи, які рятують від коротких замикань, вибитих автоматів і дорогих ремонтів. Комбінація логічного аналізу з детектором покриває 90% випадків. Якщо стіна нестандартна — є тепловізор або виклик електрика. Головне правило: жодного свердління без перевірки. Жодного разу.

Якщо ви готуєте стіни до серйозного ремонту — наступний крок після пошуку проводки: вирівнювання стін шпаклівкою або вибір плитки для ванної — залежно від кімнати. А якщо плануєте повний ремонт квартири, подивіться ідеї для дизайну малогабаритних квартир — там багато практичних рішень для українського житла.
